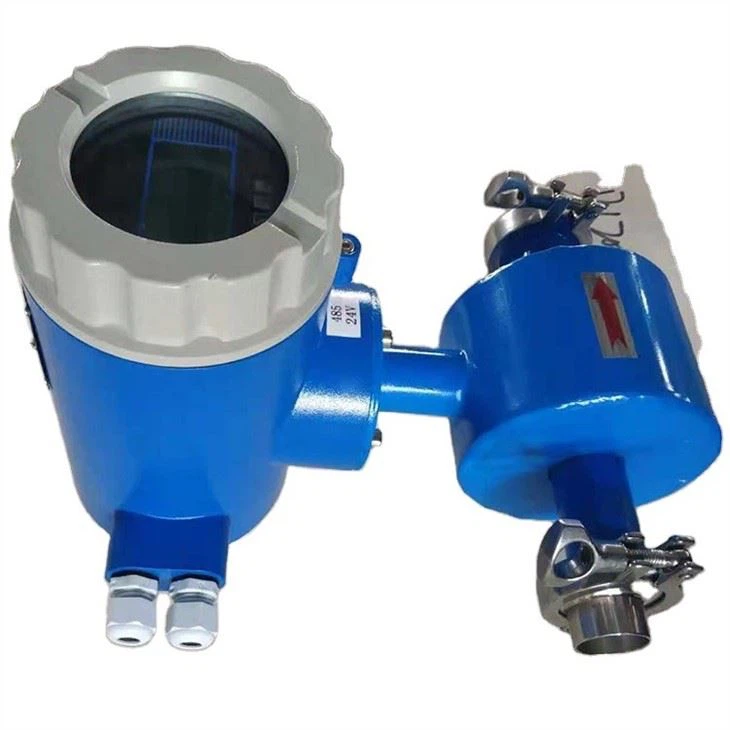

1. Àmbit d'aplicació i característiques:
Dividit i d'una sola peça. El diàmetre nominal de la canonada és DN6 ~ DN3000.
El sensor de flux magmètric s'ha utilitzat àmpliament en departaments de gestió i tecnologia industrial, com ara indústria química, protecció del medi ambient, metal·lúrgia, medicina, fabricació de paper, subministrament d'aigua i drenatge.
A més de mesurar el cabal de líquids conductors generals, aquest instrument també pot mesurar el cabal de volum de mitjans mixtos líquid-sòlid, medis d'alta viscositat i sal, àcid fort i líquids àlcalis forts.
⑴. No hi ha peces mòbils ni peces que bloquegen el flux dins de la canonada del mesurador de cabal, cosa que no causarà pèrdua de pressió, desgast, bloqueig i altres problemes.
⑵. Aquest equip és un instrument de mesura de cabal i no es veu afectat per la temperatura, viscositat, densitat i conductivitat (dins d'un determinat rang) del medi que es mesura durant el procés de mesura.
⑶. Ampli rang, fins a 1:100. A més, és proporcional a la velocitat mitjana del flux del medi mesurat i no té res a veure amb l'estat de flux axisimètric (laminar o turbulent).
⑷. Sense inèrcia mecànica, resposta sensible, pot mesurar el flux pulsatori instantani i té una bona linealitat, de manera que el senyal de mesura es pot convertir directament en una sortida de senyal estàndard pel convertidor.
2. Selecció preliminar:
⑴. Primer entendre el nom i les propietats del líquid que es mesura per determinar si el medi és conductor. Si la conductivitat és inferior a 5 μs/cm, el sensor de flux magnímetre és la primera opció.
Nota: aquest mesurador només pot mesurar el flux de líquids conductors. Si es tracta de gas, petroli i la majoria de líquids orgànics que no són líquids conductors generals, aquest mesurador no es pot utilitzar.
⑵. Seleccioneu el material d'elèctrode i el material de revestiment més adequat segons les característiques del medi, com ara la temperatura mitjana, la corrosivitat i si conté impureses (es poden seleccionar revestiments i elèctrodes resistents al desgast). Els materials de revestiment utilitzats habitualment inclouen el revestiment de cautxú i el revestiment de PTFE.
Nota: la resistència a la temperatura del cautxú no supera els 80 graus;
La resistència a la temperatura del PTFE no supera els 130 graus.
Les aigües residuals urbanes utilitzen generalment revestiment de cautxú i elèctrodes d'acer inoxidable
⑶. Seleccioneu les especificacions de la brida del cos del mesurador segons la pressió del medi de la canonada.
Nota: les especificacions de la brida electromagnètica solen ser de DN{0}} de diàmetre i la pressió nominal de la brida és inferior o igual a 1,6 Mpa;
Quan el diàmetre de la canonada és DN{{0}}, la pressió nominal de la brida és inferior o igual a 1,0Mpa;
Quan la pressió real del medi és superior a l'interval corresponent de pressió de diàmetre de canonada anterior, cal fer una comanda especial.
⑷. Determineu la conductivitat del medi
Nota: La conductivitat del medi mesurat no ha de ser inferior a 5 uS/cm
La conductivitat de l'aigua de l'aixeta és d'unes desenes a centenars d'uS/cm. En general, l'aigua suau de la caldera (aigua desionitzada) és conductora, mentre que l'aigua pura (aigua altament destil·lada) no ho és.
Els gasos, olis i la majoria de líquids orgànics tenen conductivitats molt per sota dels 5uS/cm i no condueixen l'electricitat.
⑸. Segons les condicions del lloc o els requisits especials de l'usuari: podeu triar el tipus integrat o el tipus de pantalla remota (la distància màxima entre el convertidor de pantalla remota i el sensor és de 100 metres)
Quines funcions de comunicació es necessiten: el propi convertidor de flux electromagnètic té alarmes de límit de flux superior i inferior, freqüència i sortida de corrent 4-20MA, comunicació RS485, sortida de polsos, Hart (opcional).
⑹. Els nivells de protecció es divideixen en: IP65, IP67, IP68.
A partir de la informació anterior, es poden determinar les especificacions de configuració i el model del mesurador de cabal.
3.Taula de selecció de material d'elèctrodes:
4.Taula de selecció de material de revestiment:
5.Preguntes freqüents:
1. P: Com instal·lar el model de mesurador de cabal d'aigua?
R: Podem proporcionar manuals per als tipus de mesuradors de cabal d'aigua, no dubteu a contactar amb nosaltres.
2. P: Com triar el camí del flux?
Resposta: Sí. En funció de l'identificador de la canonada i l'interval de cabal. Tenim assessorament professional per triar el mesurador de cabal adequat per a vostè.
3. P: Puc prendre mostres?
R: Sí, tenim materials en estoc per ajudar-vos a obtenir mostres el més aviat possible.
4. P: Podeu proporcionar el termini de lliurament més curt?
R: Tenim materials en estoc, oferirem el termini de lliurament més ràpid.
5. P: Puc visitar la vostra fàbrica?
R: Per descomptat, si ho necessiteu, us ajudarem a visitar la nostra fàbrica.
6.Q: Com paguem?
R: Admetem T/T, pagament de Western Union, pagament en línia amb targeta de crèdit, pagament LC (les condicions de pagament es poden negociar amb els representants de vendes)
