La correcta instal·lació delcabalímetre electromagnèticés extremadament important per al funcionament normal delcabalímetre electromagnètic, aquí hi ha principalment la instal·lació delsensor de cabal electromagnèticila instal·lació del convertidor.
Requisits per a la posició d'instal·lació delsensor de cabal electromagnètic
El sensor decabalímetre electromagnètichauria de parar atenció als problemes següents:
①Lloc d'instal·lació
El nivell de protecció de la closca de l'ordinarisensor de flux electromagnèticés IP65 (nivell de pols i aigua de polvorització especificat per GB4208) i els requisits per al lloc d'instal·lació són:
a. Quan mesureu fluids de fase mixta, trieu un lloc que no provoqui separació de fases; b. Trieu un lloc on no es produeixi pressió negativa al tub de mesura;
c. Eviteu instal·lar a prop d'assegurances socials d'electricitat forta com ara motors, transformadors, etc., per evitar interferències de camp electromagnètic; d. Eviteu la instal·lació en llocs amb gas corrosiu fort al voltant;
e. En general, la temperatura ambient hauria d'estar en el rang de -25 ~ 60℃, eviteu la llum solar directa tant com sigui possible;
f. Instal·leu-lo en un lloc sense vibracions o amb poca vibració. Si la vibració és massa gran, s'han d'afegir suports fixos a les canonades abans i després del sensor;
g. La humitat relativa de l'ambient generalment hauria d'estar entre el 10% i el 90%;
h. Baidu no s'ha d'instal·lar en llocs on pugui estar exposat a la pluja o l'aigua.
Si el nivell de protecció de la carcassa del sensor és IP67 (a prova de pols i d'aigua) o IP68 (a prova de pols i submergible), es poden ometre els dos últims elements.
②Longitud del tub recte
Elcabalímetre electromagnèticté requisits relativament baixos per a la longitud de la secció de canonada recta davant del comptador. En general, per a colzes de 90 °, tees en forma de T, diferents diàmetres de canonada, vàlvules totalment obertes i altres peces de resistència al flux, hi hauria d'haver una longitud de canonada recta de 3 ~ 5D ~ 10 des de la línia central de l'eix de l'elèctrode del sensor (no la cara de l'extrem d'entrada del sensor). Per a vàlvules amb diferents obertures, es requereix una longitud de tub recta de 10D; hi hauria d'haver una longitud de canonada recta de 2D ~ 5D després del sensor. Quan la vàlvula no es pot obrir completament, si la superfície de tancament de la vàlvula s'instal·la a 45 ° amb el coixinet de l'elèctrode del sensor, es pot reduir considerablement els errors addicionals.
Les longituds de les seccions rectes aigües amunt i aigües avall proposades per diverses especificacions i estàndards també són inconsistents. El resultat estadístic és que la secció de canonada recta davantera es troba en el rang de 5D a 10D, i la secció de canonada recta posterior es troba en el rang de 3D a 5D.

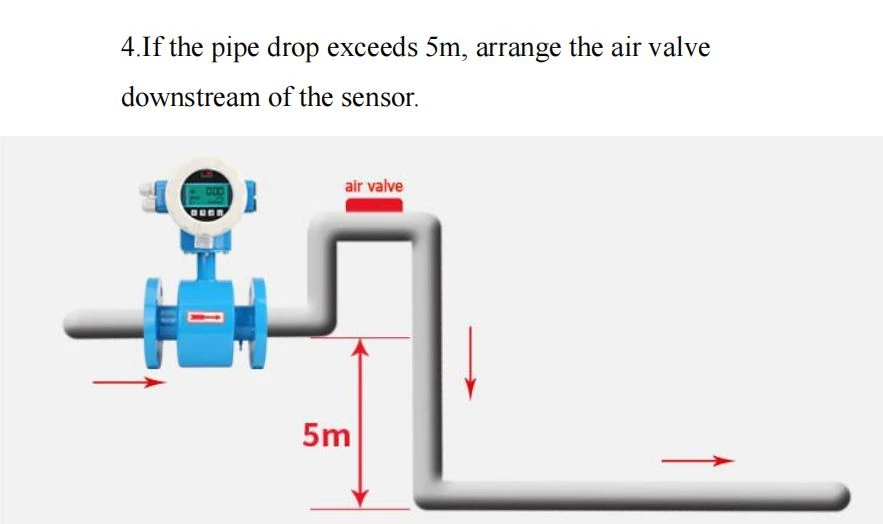

③Posició d'instal·lació i direcció del flux
Elsensor de flux electromagnètices pot instal·lar horitzontalment, verticalment o obliquament.④Instal·leu la canonada de derivació
Per tal de facilitar la inspecció i l'ajust del punt zero quan el flux de líquid és estacionari, s'han d'instal·lar tubs de derivació tant com sigui possible per a diàmetres de tubs petits i mitjans. Quan es mesuren fluids que contenen sediments, s'ha de tenir en compte el mètode d'instal·lació que facilita la neteja del sensor.
⑤Per tal que la mesura sigui precisa i l'elèctrode no es corroirà pel corrent, el sensor de flux electromagnètic s'ha de connectar a terra per separat i el sensor i el fluid han d'estar aproximadament al mateix potencial. Un mesurador de cabal electromagnètic separat, en principi, la connexió a terra ha d'estar al costat del sensor i la connexió a terra del convertidor ha d'estar al mateix punt de connexió a terra. En la majoria dels casos, l'elèctrode de referència integrat o el tub metàl·lic del sensor' pot assegurar l'equilibri de potencial admissible. Per tant, el fluid del tub es pot desintegrar a través de l'elèctrode de referència integrat i el metall, i la placa de terra del sensor es pot connectar al cable de terra.
