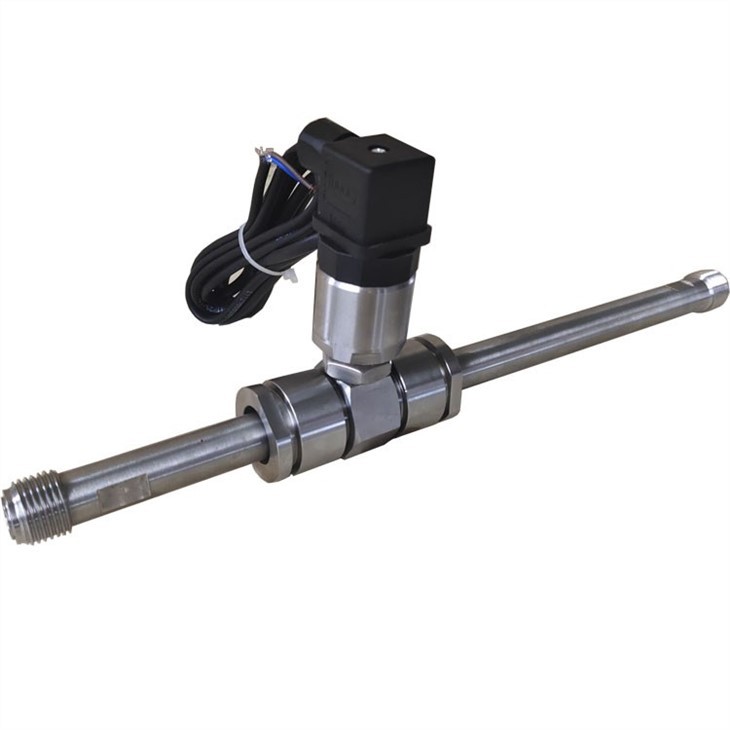

Mesurador de cabal de turbina líquida
principi de funcionament
El mesurador de cabal de turbina líquida s'utilitza per mesurar el cabal volumètric total i/o el cabal i té un principi de funcionament relativament senzill.
Quan el fluid flueix a través del comptador de la turbina, incideix amb les pales de la turbina que poden girar lliurement al voltant d'un eix al llarg de la línia central de la carcassa de la turbina.
La velocitat angular (de rotació) del rotor de la turbina és directament proporcional a la velocitat del fluid que flueix a través de la turbina.
La sortida resultant s'obté per un(s) captador(s) elèctric(s) muntat al cos del mesurador de cabal.
Aplicació
1. El mesurador de cabal de turbina d'aigua líquida és adequat per a sectors del petroli, químic, metal·lúrgic i altres, i s'utilitzen per mesurar líquids de baixa viscositat com aigua, gasolina i dièsel.
2. Llarga vida útil, alta precisió i gran fiabilitat. La pèrdua de pressió és molt petita.
Característiques
*Precisió 0,2%, 0,5%, 1% opcional
* Eix i coixinet carbonitzats de tungstè portàtils, siguin iguals amb el mitjà de sully
*Resistent a l'erosió Sigui el mateix amb aigua de mar, amoníac, acetòmetre, etc.
* Mesurament de flux bidireccional (opcional)
* Font d'alimentació 24V DC
*A prova d'explosió Ex dBT4
Tparàmetre tècnic
| Nom del producte | Mesurador de cabal de turbina |
Diàmetre nominal (mm) | DN4-DN200mm |
Mitjana | Aigua, dièsel, oli, combustible, oli hidràulic, gas, GLP, etc |
Classe de precisió | El tipus estàndard és de l'1%, personalitzat per al 0,5% i el 0,2% |
Material de l'instrument | SS304; SS316; etc. |
Temperatura Mitjana | Mitjà: -20 ~ 120 ℃ |
Connexió | Rosca, brida, Tri-clamp |
Sortida de senyal | 4-20mA o sortida de pols |
Potència de subministrament | AC220V, DC12-24V o bateria de cèl·lules de liti |
Interfície de línia de senyal | Rosca interior M20×1,5 |
Classe a prova d'explosió | ExdIIBT6 |
Classe de protecció | IP65 |
Paraules clau | comptador de cabal de turbina per a suc d'aigua |
Tipus de comptador de cabal de turbina
