1. Característiques i aplicabilitat:
Els comptadors de turbina líquida estan dissenyats específicament per mesurar el cabal instantani i acumulat de líquids no-corrosius. Ofereixen una alta precisió de fins a un 0,5% i el material del sensor es pot seleccionar entre SS304 i SS316. Són el dispositiu de mesura preferit per a líquids no-conductors, com ara oli comestible, gasoil i gasolina. Equipades amb sortida de 4-20mA, sortida de pols i comunicació RS485, permeten la supervisió remota, la gestió i la integració perfecta amb sistemes de control, facilitant la gestió automatitzada.
2. Especificacions estàndard del producte:
※ Diàmetre de canonada aplicable: DN4-DN450, poseu-vos en contacte amb nosaltres per a altres mides. Mitjà aplicable: líquid.
※ Condicions ambientals:
Temperatura ambient: (-30~+70) graus
Temperatura mitjana: (-50~+100) grau / (-50~+150) grau
※ Font d'alimentació:
Font d'alimentació principal: 12~24VDC/30mA (-20%~+15%)
Font d'alimentació de la bateria: bateria de liti d'un sol ús de 3,6 V
※ Senyal de sortida:
Sortida de corrent lineal de 4 ~ 20 mA, sortida de pols, comunicació de protocol Modbus_RS485 (comunicació de protocol HART opcional)
※ Material del convertidor: aliatge d'alumini, material del sensor: SS304 o SS316.

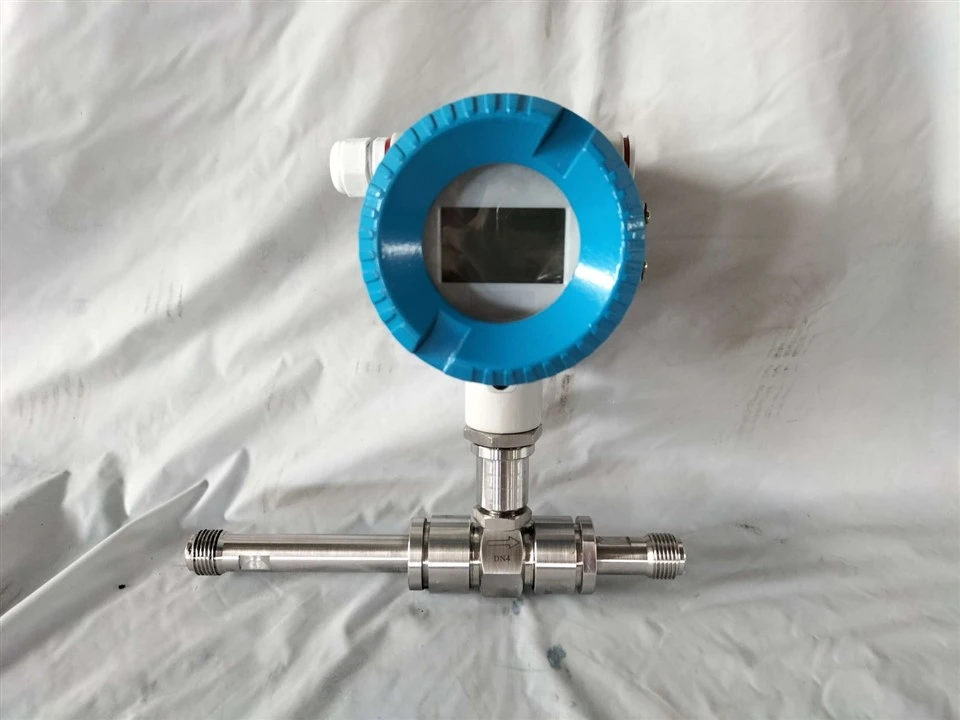

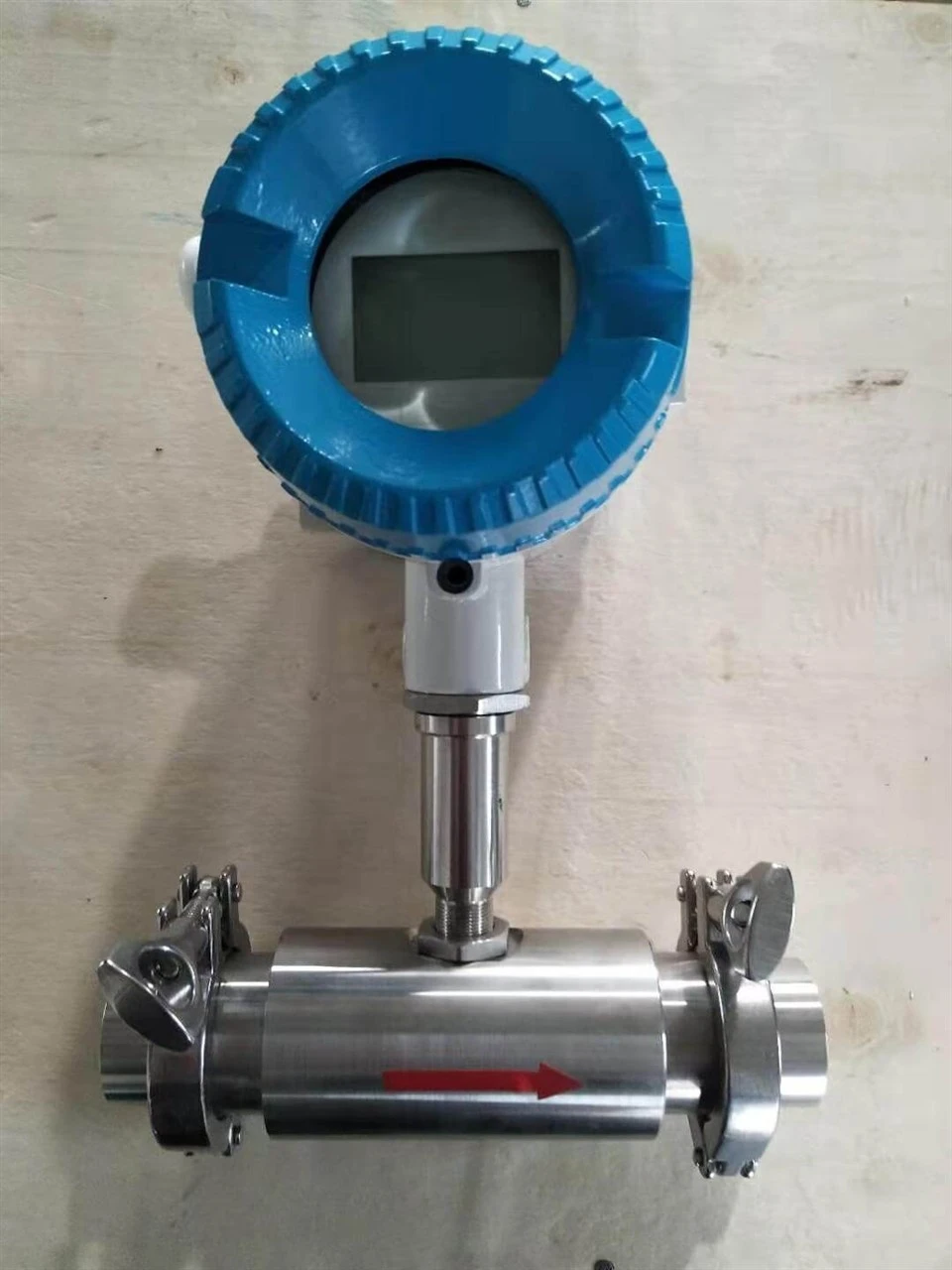

※ Mètode de connexió del sensor: brida, rosca, pinça.
※ Classificació de pressió: 0,6-20Mpa
※ Pantalla: pantalla LCD
※Classificació-a prova d'explosió: Ex db IIc T6 Gb
3. Taula d'intervals de cabal:
La taula mostra els cabals màxims i mínims corresponents als diferents diàmetres de canonades per als comptadors de turbina líquida. Si el cabal mínim per a un diàmetre de canonada determinat és inferior al valor especificat a la taula d'intervals de cabal, l'error de mesura augmentarà.
|
Diàmetre del tub (mm) |
Interval de cabal normal |
rang de cabal ampliat |
|
(m3/h) |
(m3/h) |
|
|
4 |
0.04-0.25 |
0.04-0.4 |
|
6 |
0.1-0.6 |
0.06-0.6 |
|
10 |
0.2-1.2 |
0.15-1.5 |
|
15 |
0.6-6 |
0.5-5 |
|
20 |
0.8-8 |
0.45-9 |
|
25 |
1-10 |
0.5 -10 |
|
32 |
1.5-15 |
0.8-1 |
|
40 |
2-20 |
1-20 |
|
50 |
4-40 |
2-40 |
|
65 |
7-70 |
5-70 |
|
80 |
10-100 |
7-100 |
|
100 |
20 -20 |
10-200 |
|
125 |
25-250 |
13-250 |
|
150 |
30-300 |
15-300 |
|
200 |
80-800 |
40-800 |
|
Nivell de precisió |
±0.5% |
±1% |

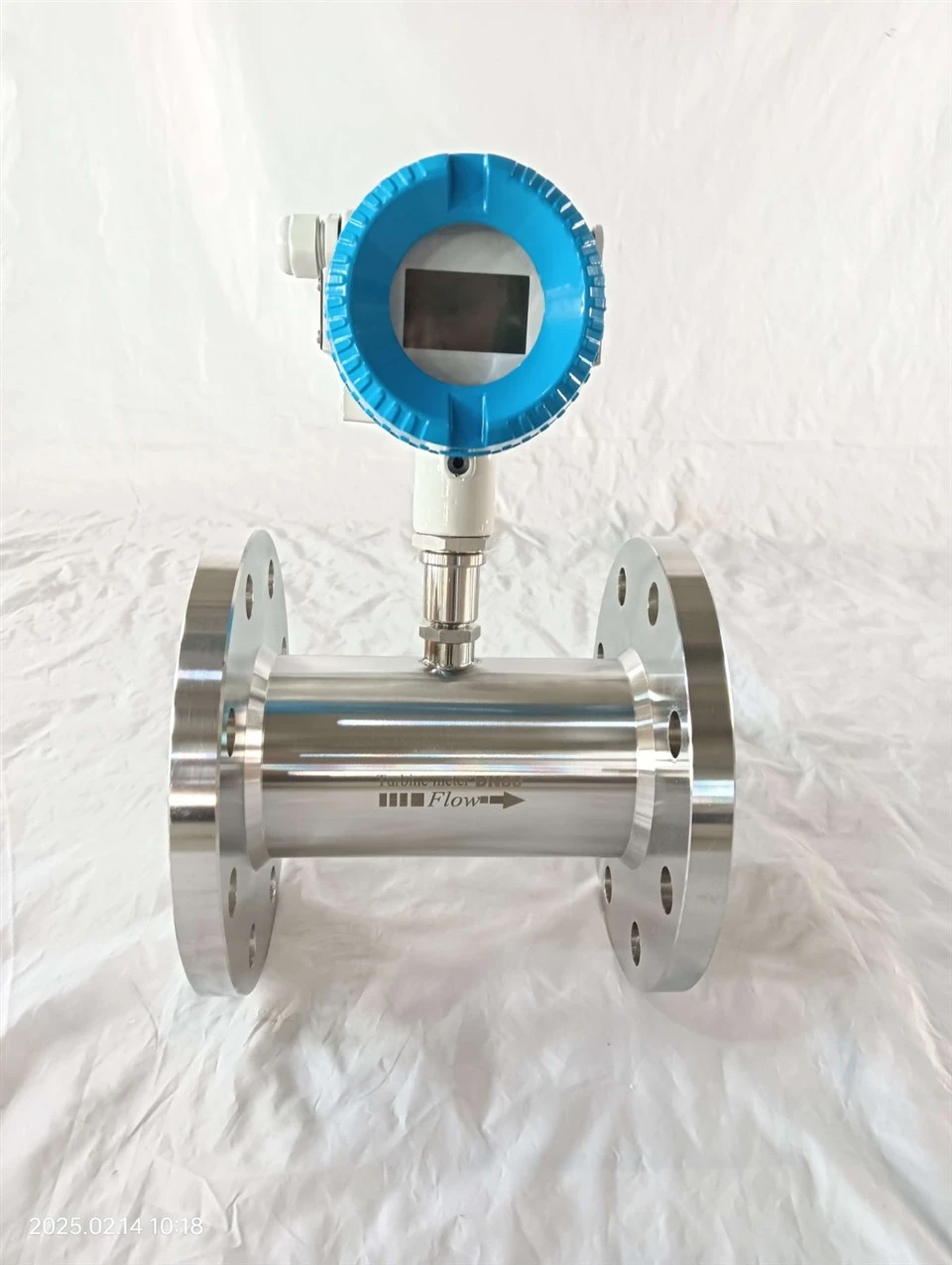

4. Taula de dimensions de connexió de brida:
Per als mesuradors de turbines de líquid connectats a brida-, l'estàndard de la brida i la classificació de pressió, així com la mida del sensor del mesurador de cabal, es poden personalitzar.
|
|
|||||
|
Calibre (mm) |
L (mm) |
H (mm) |
|||
|
Ptipus ulse |
Tipus de sortida 4-20ma |
||||
|
15 |
75 |
175 |
180 |
4.0Mpa |
|
|
20 |
80 |
185 |
190 |
||
|
25 |
100 |
200 |
205 |
||
|
32 |
140 |
210 |
215 |
||
|
40 |
140 |
215 |
220 |
||
|
50 |
150 |
230 |
235 |
||
|
65 |
170 |
255 |
260 |
1,6 Mpa |
|
|
80 |
200 |
260 |
265 |
||
|
100 |
220 |
285 |
290 |
||
|
125 |
250 |
310 |
315 |
||
|
150 |
300 |
345 |
350 |
||
|
200 |
350 |
395 |
400 |
||

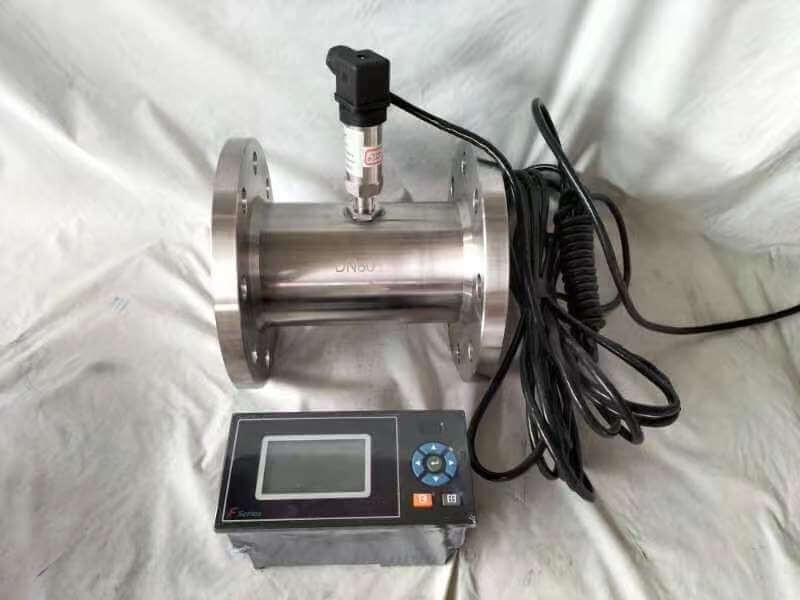

5. Mesurador de cabal de turbina líquida tipus LWGY sense pantalla i sortida:
El següent és un mesurador de cabal de turbina de líquid polsat. No té pantalla, però té capacitats de sortida de pols i sortida de 4-20 mA. Es connecta a un sistema de control i visualització per a una mesura precisa, i el seu major avantatge és el seu baix cost de compra.
6. RFQ:
Q1. Sou fabricant o empresa comercial?
A1: Som un fabricant. La nostra fàbrica es troba a Kaifeng, Xina, i operem des de l'any 2002. Produïm i venem principalment diversos mesuradors de cabal industrial i altres productes. Benvingut a visitar-nos!
P2. Quins productes i serveis pots oferir?
R2: Podem oferir serveis de mesura de cabal-un sol ús. Els nostres productes inclouen diversos mesuradors de cabal industrial, comptadors d'aigua ultrasònics industrials, transmissors de pressió diferencial, transmissors de pressió i altres instruments i comptadors.
P3. Quines són les condicions d'embalatge?
A3: En general, escollim l'embalatge més adequat i segur en funció del pes del producte i del mètode de transport. Per a equips de canonades petits, que són relativament lleugers, especialment per a l'enviament exprés, triarem caixes de cartró amb encoixinat d'escuma. Per a equips de gran diàmetre de canonada, especialment per al transport marítim, triarem caixes de fusta.
P4. Quin és el vostre termini de lliurament?
A4: Tenim un gran inventari de matèries primeres i equips de configuració estàndard. Per als tipus estàndard (dins de 50 peces), s'espera que el temps de producció i calibratge després de rebre la comanda confirmada sigui de 2 dies hàbils. Per als tipus no-estàndards, el temps de producció varia segons la quantitat i les especificacions, normalment requereix 5 dies laborables. Per obtenir més detalls específics, poseu-vos en contacte amb el nostre representant de vendes.
P5. Quina és la vostra quantitat mínima de comanda?
A5: La nostra quantitat mínima de comanda és d'1 peça.
P6. Com es garanteix una bona qualitat del producte?
A6: Tenim un sistema de control de qualitat complet; tots els nostres productes són sotmesos a una inspecció integral pels departaments IQC i OQC abans de ser enviats als clients.
