1. Principi de funcionament:
Un mesurador de cabal de vòrtex per a vapor és un dispositiu que mesura el flux de vapor d'un sistema. Funciona utilitzant el principi del fenomen de "vessament de vòrtex", que crea corrents de Foucault darrere d'un cos contundent (la barra de vessament del mesurador de cabal) en el flux de fluid. La freqüència d'aquests vòrtex és directament proporcional a la velocitat del flux, i aquesta freqüència és detectada per un sensor. A continuació, aquestes dades es converteixen en lectures de flux. Aquest mesurador de cabal de vapor és un dispositiu altament precís i fiable àmpliament utilitzat en aplicacions de mesura de flux de vapor en indústries com la generació d'energia, la distribució de vapor i les indústries de procés. Proporcionen una solució de baix cost i de baix manteniment per a la mesura precisa del flux de vapor alhora que redueixen els costos energètics i augmenten l'eficiència. En general, aquest comptador és una eina important per mantenir un sistema de vapor eficient i sostenible.
|
|
|
|
|
|
2.Aplicacions:
El cabalímetre Vortex amb compensació de temperatura i pressió és un instrument altament precís i fiable dissenyat específicament per mesurar el flux de vapor en una varietat d'aplicacions. Amb la seva tecnologia avançada i la seva construcció robusta, proporciona lectures precises sota diferents condicions de flux i pressions, el que el converteix en una eina indispensable en moltes indústries.
Un dels principals avantatges és la seva capacitat per mesurar amb precisió el cabal de volum i el cabal massiu de vapor saturat i sobreescalfat, alhora que mostra la pressió i la temperatura del medi. Això s'aconsegueix gràcies al seu sofisticat disseny de sensor, que detecta canvis en la densitat de vapor i la temperatura, permetent una mesura precisa del cabal.
Un altre avantatge important és la facilitat d'instal·lació i manteniment. A més, requereix un manteniment mínim, per la qual cosa és una solució extremadament rendible.
A més de l'alta precisió i la facilitat d'instal·lació, hi ha altres avantatges. Ideal per utilitzar-lo en entorns durs, per exemple. També tenen una llarga vida útil, cosa que els converteix en una opció fiable i duradora per a un ús a llarg termini.
En general, el mesurador de cabal LUGB de vapor és una eina valuosa per a moltes indústries, com ara la fabricació, la producció d'energia i el processament químic. Amb la seva tecnologia avançada, facilitat d'instal·lació i manteniment i construcció robusta, proporciona la solució ideal per a la mesura precisa del cabal en una varietat d'aplicacions de vapor.
|
|
|
3. Característiques de treball:
※L'interval de temperatures del medi mesurat és ampli (-20 grau - 350 grau);
※ En el cas d'un mitjà de temperatura normal, el sensor de flux de vapor es pot mantenir en línia sense aturar el treball.
※ L'estructura és senzilla i ferma, sense peces mòbils i desgastades, i té una llarga vida útil;
※La precisió de mesura és un 1% més alta i la pèrdua de resistència és petita;
※ Fàcil instal·lació, menys manteniment;
※El comptador de vapor pot transmetre el senyal de flux a llarga distància per realitzar una gestió centralitzada.
4. Requisits d'instal·lació:
4-20Sortida estàndard Ma, sortida de senyal de pols digital, comunicació Modbus (opcional), protocol Hart (opcional), de manera que és fàcil d'utilitzar amb ordinador i altres sistemes digitals, és un mesurador de cabal relativament avançat i ideal. Els requisits de la secció de canonada recta durant la instal·lació són els següents:
En instal·lar, l'eix del mesurador de cabal ha de ser concèntric amb l'eix de la canonada i la direcció del flux ha de ser coherent.
La longitud de la canonada aigües amunt ha de tenir una secció de canonada recta d'igual diàmetre no inferior a 10D. Si el lloc d'instal·lació ho permet, es recomana que la secció de canonada recta aigües amunt sigui de 20D i la de aigües avall sigui de 5D.
El diàmetre interior de les canonades aigües amunt i aigües avall al punt d'instal·lació és el mateix que el diàmetre interior del sensor del comptador.
5.Accesoris combinats del cabalímetre LUGB tipus split amb compensació de temperatura i pressió:
|
|
|
| Caudalímetre de vòrtex de pols | Totalitzador de flux |
|
|
|
| Transmissors de pressió | Sensor de temperatura PT100 |

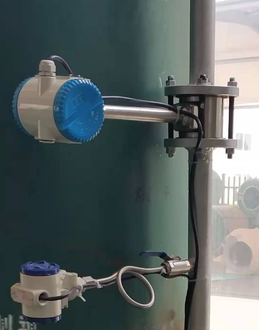

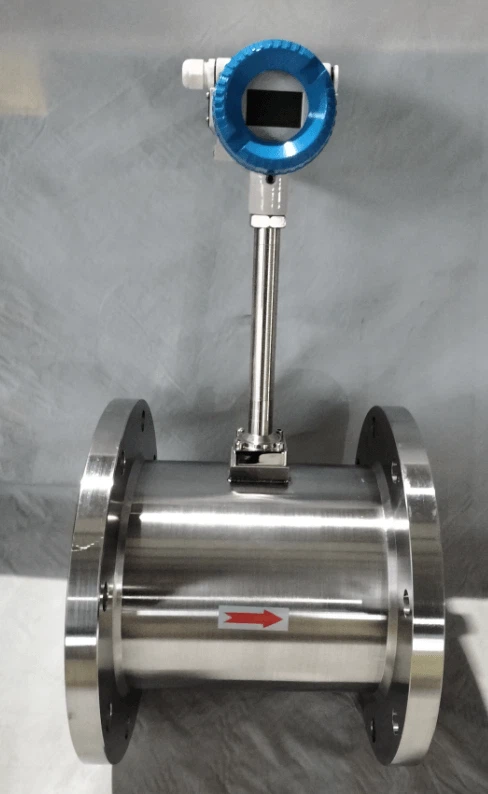

6. Visualització del producte:
7.Preguntes freqüents:
1. P: Quins són els materials del sensor?
R: El material del cos pot ser SS304 o SS316L, i els clients poden triar segons les seves necessitats.
2. Pregunta: Què vol dir tenir compensació de temperatura i pressió? Per què triar la compensació de temperatura i pressió per mesurar el vapor saturat o el vapor sobreescalfat?
R: D'aquesta manera, la pantalla del convertidor de vòrtex pot mostrar: cabal, pressió, temperatura.
Com que el vapor canvia amb la temperatura, el volum també canviarà. No és exacte mostrar només el cabal de volum. Si està equipat amb compensació de temperatura i pressió, no mostrarà la unitat de massa, com ara: tones, KG, etc.
3. P: Podem demanar una mostra primer? Quants PCS és el MOQ?
R: Per descomptat, el nostre MOQ és 1PCS.
4. P: Accepteu la personalització?
R: Som un fabricant, acceptem la personalització, inclosa la personalització de la marca, la personalització de la mida de l'aparença, etc.
5. P: Hi ha alguna garantia per a aquest equip? Què tal la garantia?
R: Per descomptat, el nostre temps de garantia és de 18 mesos, si hi ha algun problema de qualitat, el substituirem per un de nou gratuïtament.
Si teniu més preguntes, poseu-vos en contacte amb nosaltres, tindrem representants de vendes i enginyers professionals per respondre a totes les vostres preguntes, Henan Junyuan Automation Equipment Co., Ltd. dóna la benvinguda a les vostres consultes en qualsevol moment! ! !
