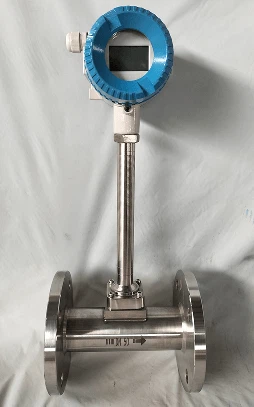

Mesurador de cabal tipus vòrtex

1. Principi de funcionament:

El mesurador de cabal de tipus vòrtex és un mesurador de cabal volumèric que mesura el cabal volumèric de gas, vapor o líquid, el cabal volumèric o el cabal massiu de condicions estàndard, i es produeix segons el principi Karman vortex street. S'utilitza principalment per mesurar el flux de fluids de medis de canonades industrials, com ara gas, líquid, vapor i altres mitjans.

Es caracteritza per una petita pèrdua de pressió, un gran rang de mesura i una alta precisió. Gairebé no es veu afectat per paràmetres com la densitat del fluid, la pressió, la temperatura i la viscositat quan es mesura el cabal de volum en condicions de treball. No hi ha peces mecàniques mòbils, el que resulta en una alta fiabilitat i un baix manteniment. Els paràmetres de l'instrument poden ser estables durant molt de temps. El cabalímetre de vòrtex adopta un sensor d'estrès piezoelèctric, que té una gran fiabilitat i pot funcionar en el rang de temperatura de treball de -20 grau -+250 grau. Es pot ampliar fins a +350 grau . Té senyal estàndard analògic i sortida de senyal de pols digital. És fàcil d'utilitzar amb sistemes digitals com els ordinadors. És un instrument de mesura relativament avançat i ideal.

2.Aplicacions:

* El cabalímetre s'utilitza àmpliament en diverses indústries per a la mesura del flux de fluids. El principi de funcionament és que es crea un vòrtex quan el fluid flueix per sobre d'obstacles en el camí del flux. La freqüència d'aquests vòrtex és directament proporcional a la velocitat del flux del fluid.

* El mesurador s'utilitza habitualment a les indústries de subministrament de calor i gas per mesurar el flux de diversos fluids com ara vapor sobreescalfat, vapor saturat, gas natural i altres fluids industrials. La mesura del vapor utilitza la compensació de temperatura i pressió, que pot mostrar unitats de massa (com ara: KG/H, ton/H) i també mostrar la temperatura i la pressió del medi càlid al mateix temps. També s'utilitza en plantes químiques, indústries d'aliments i begudes, productes farmacèutics, plantes de tractament d'aigües i aigües residuals i aplicacions de climatització.

*A més, els mesuradors de cabal tipus vòrtex s'utilitzen en sistemes HVAC per mesurar el flux d'aire, gas i líquids en sistemes de calefacció, refrigeració i ventilació. A més, les plantes de tractament d'aigües i aigües residuals utilitzen cabalímetres de vòrtex per mesurar el cabal d'aigua, aigües residuals i altres líquids.

L'alta precisió i fiabilitat proporcionen una solució de mesura rendible per a moltes aplicacions de flux de fluids.

3. Indicadors tècnics:

Mitjà de mesura: gas, líquid, vapor

Mètode de connexió: connexió de targeta de brida, connexió de brida, connexió de fil, connexió de pinça.

Especificació de calibre: tipus de canalització (DN15-DN400), tipus de connector: (DN200-DN1500)

Interval de velocitat de mesura normal: nombre de Reynolds 1,5×104-4×106; gas 5-50m/s; líquid 0.5-7m/s.

Precisió de mesura: ±1.0%,

Temperatura mitjana mesurada: temperatura normal ({0}} grau ~ 250 graus), temperatura alta (-25 grau ~ 350 graus)

Senyal de sortida: sortida de pols, sortida 4 ~ 20Ma, sortida RS485, HART.

Temperatura ambient de l'instrument: temperatura (-25 grau ~ +65 grau), humitat (5 ~ 90% RH50 graus)

Material del sensor: SS304, SS316

Font d'alimentació: DC24VDC/12VDC, bateria de liti 3,6V, si s'utilitza vòrtex de pols + totalitzador de flux, la font d'alimentació pot ser de 220 VCA o 24 VCC

Grau a prova d'explosió: intrínsecament segur iaIIbT3-T6, grau de protecció IP65.

4. Interval de cabal del mesurador de cabal:

(1) Taula d'intervals de mesura de flux de líquid i gas comú:

Nota: el cabal de gas de la taula és el cabal de volum en condicions de treball.

(2) Taula d'intervals de mesura de flux de vapor saturat:

5. Taller de producció del cos del rellotge:

6. Lloc d'instal·lació:

7.Preguntes freqüents:
(1) .Pregunta: el mesurador de cabal admet la personalització?

A: Sí! Admetem el model, l'especificació, la mida de l'aparença, la precisió, etc., i personalitzarem el producte completament segons les vostres necessitats.

(2). P: Admet la comanda de mostra? Quants PCS és el MOQ?

A: Sí. Dono suport a la comanda de mostra, el nostre MOQ és 1PCS.

(3). P: Quant de temps és el termini de lliurament de 50 PCS?

R: El nostre temps de producció per a 50 unitats s'estima en 7 dies laborables i el temps de transport depèn de la vostra demanda d'emergència de la mercaderia. Podeu triar enviar per aire, mar o ferrocarril, i us calcularem el temps de transport.

(4). P: Quin és el mètode de pagament?

R: Donem suport: pagament TT, pagament en línia amb targeta de crèdit, pagament Western Union, pagament RMB, pagament LC.

Si teniu més preguntes, poseu-vos en contacte amb nosaltres! Tots els nostres companys donen la benvinguda a les vostres consultes en qualsevol moment, i respondrem totes les vostres preguntes amb el màxim estat.
